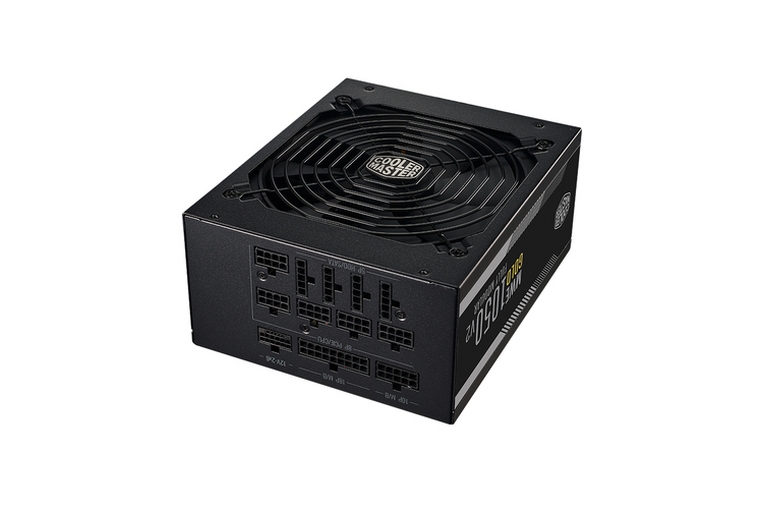

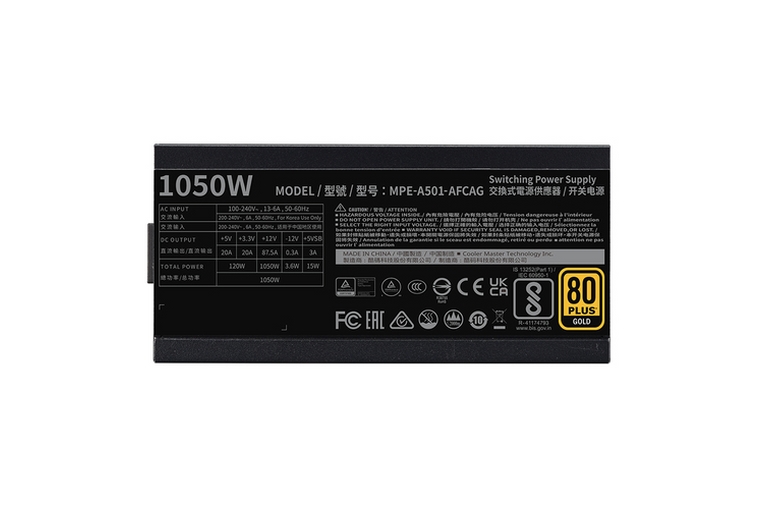

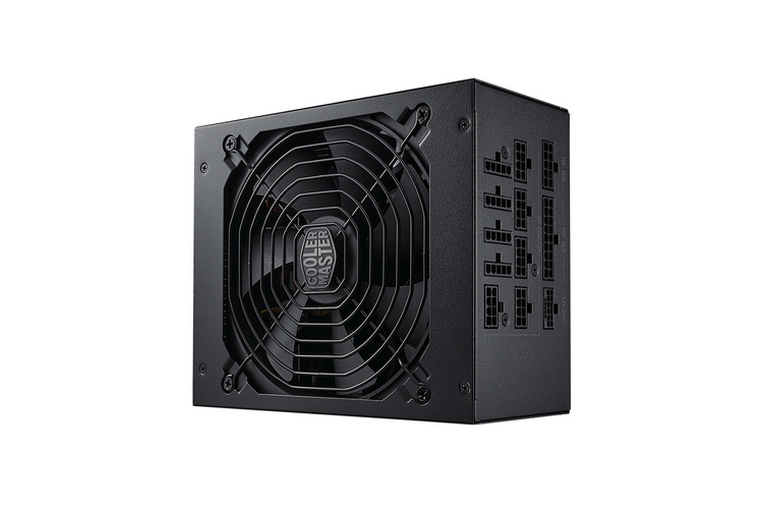

ALIMENTATORE COOLERMASTER MWE GOLD 1050W 80+ MPE-A501-AFCAG-3EEU
€ 154,00 IVA inclusa
- 1050 W
- 100 – 240 V
- 50/60 Hz
- 13 – 6 A
- Attivo
Pronta consegna
Se inserisci i tuoi dati sarai ricontattato
Scheda tecnica
| Gestione energetica | |
| Potenza totale | 1050 W |
| Tensione di ingresso AC | 100 – 240 V |
| Frequenza di ingresso AC | 50/60 Hz |
| Corrente d’ingresso | 13 – 6 A |
| Tipo di correttore del fattore di potenz | Attivo |
| Potenza combinata (+3.3V) | 120 W |
| Potenza combinata (+12V) | 105 W |
| Potenza combinata (+5V) | 120 W |
| Potenza combinata (-12V) | 3,6 W |
| Potenza combinata (+5Vsb) | 15 W |
| Corrente massima di uscita (+3.3V) | 20 A |
| Corrente massima di uscita (+12V) | 87,5 A |
| Corrente massima di uscita (+5V) | 20 A |
| Corrente massima di uscita (-12V) | 0,3 A |
| Corrente massima di uscita (+5Vsb) | 3 A |
| Tempo di attesa | 16 ms |
| Efficienza | 90% |
| Intervallo di ritardo del segnale Power | 100 – 150 ms |
| Funzionalita’ di protezione dell’alimenta | Sovralimentazione, Over total voltage, Sovraccarico, Sovraccarico, Cortocircuito, Sotto carico |
| Connettivita’ | |
| Connettore scheda madre | 24-pin ATX |
| Connettori periferiche (Molex) (4-pin) | 4 |
| Lunghezza del cavo di alimentazione dell | 65 cm |
| Numero di connettori SATA | 12 |
| Lunghezza del cavo di alimentazione SATA | 500,620,740,860 mm |
| Lunghezza del cavo di alimentazione dell | 740,620,500,860 mm |
| Connettore di potenza EPS (8-Pin) | Si’ |
| Connettore di alimentazione EPS (4+4 pol | Si’ |
| Connettori PCI Express (6+2 pin) | 3 |
| Connettori di alimentazione PCI Express | 1 |
| Connettore ATX (24-PIN) | Si’ |
| Tipo di cablaggio | Totalmente Modulare |
| Prestazione | |
| Utilizzo | PC |
| Fattore di forma dell’unita’ di alimentaz | ATX |
| Certificazione 80 PLUS | 80 PLUS Gold |
| Versione ATX | 3.1 |
| Tecnologia dei cuscinetti | FDB |
| Tempo medio tra guasti (MTBF) | 100000 h |
| Design | |
| Colore del prodotto | Nero |
| Tipo di raffreddamento | Attivo |
| Diametro del ventilatore | 14 cm |
| Collocazione ventole | Alto |
| Interrutore On/Off | Si’ |
| Certificati di sicurezza | |
| Certificati di conformita’ | BIS, BSMI, CCC, CE, EAC, Federal Communications Commission (FCC), RCM, TÜV mark, UKCA, cTUVus |
| Dimensioni e peso | |
| Larghezza | 150 mm |
| Profondita’ | 180 mm |
| Altezza | 86 mm |
| Peso | 2,93 kg |
| Dati su imballaggio | |
| Larghezza imballo | 197 mm |
| Profondita’ imballo | 333 mm |
| Altezza imballo | 122 mm |
| Peso dell’imballo | 3,36 kg |
| Tipo di imballo | Scatola |
| Dettagli tecnici | |
| Certificati di sostenibilita’ | ErP |
